Simetría de los cristales.
Representación de las clases
cristalinas
Por el centro de los
cuerpos finitos
pueden pasar innumerables combinaciones de elementos de
simetría
(grupos puntuales). Sin embargo, si hablamos de cristales, que
intrínsecamente contienen una repetición por
translación, el número de
combinaciones de elementos
de simetría que los define está restringido a un
número de 32, que se denominan "clases cristalinas"... (véase
también este enlace).
Las figuras de más abajo muestran las representaciones
estereográficas de
las 32 clases cristalinas según aparecen en las International
Tables for X-ray Crystallography:
Clases
cristalinas
(Las
clases
centrosimétricas
aparecen
con la palabra Laue)

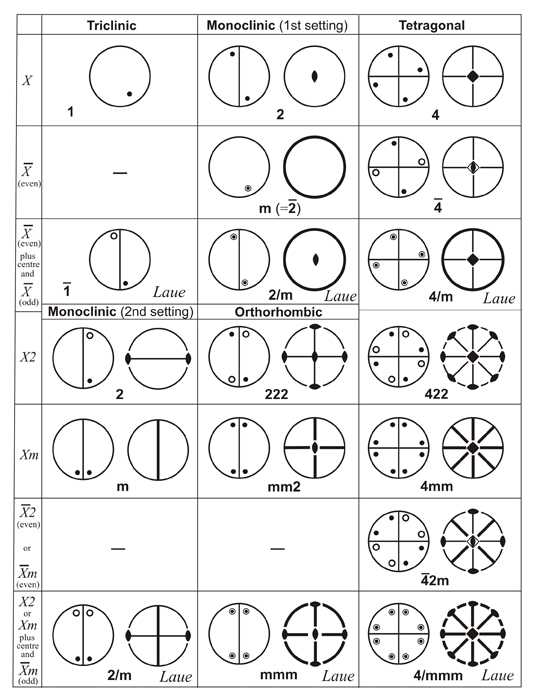

Estereograma polar de las 32 Clases
Cristalinas (primera parte) según aparecen en
International
Tables for X-ray Crystallography
(nótese
que la clase 2/m aparece en dos orientaciones
diferentes)
(el eje z
es siempre perpendicular al plano del dibujo)

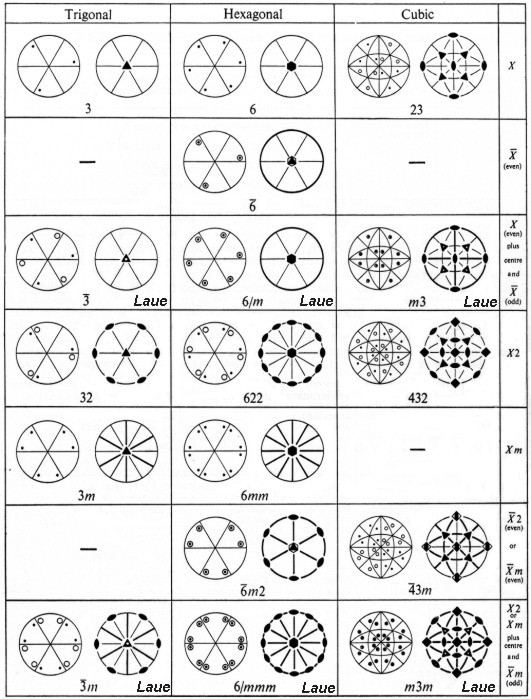

Estereograma polar de las 32 Clases
Cristalinas (segunda parte) según aparecen en
International
Tables for X-ray Crystallography
(el eje z es siempre
perpendicular al plano del dibujo)
