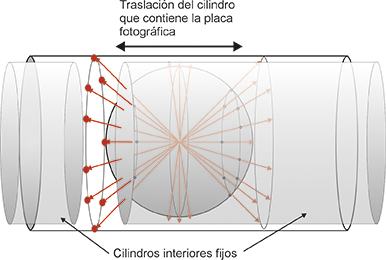

El genuino diagrama de Weissenberg consiste en aislar un determinado plano recíproco (por lo tanto perpendicular a un eje directo del cristal, que hace las veces de eje de giro), y recoger sobre una placa fotográfica cilíndrica todos los haces difractados que proceden de los puntos recíprocos de dicho plano. El filtrado de los haces difractados del plano recíproco seleccionado se realiza mediante la inclusión de un par de cilindros metálicos interiores que dejan una rendija a través de la cual pasan los haces difractados procedentes del plano recíproco mencionado.

El giro del cristal y la traslación acoplada de la placa fotográfica durante la exposición a los rayos X, genera una deformación geométrica del plano recíproco cuando éste se visualiza sobre la película fotográfica del diagrama obtenido. La deformación consiste en el hecho de que cualquier línea recíproca que pase por el origen de la red recíproca queda plasmada en el diagrama como una sucesión de manchas alineadas sobre una recta de pendiente 2. Además, los ángulos entre dos líneas recíprocas que se cortan se visualizan en el diagrama en términos de la distancia que separa dichas líneas, que sobre el diagrama aparecen como paralelas.

Esto se muestra en la figura de abajo...

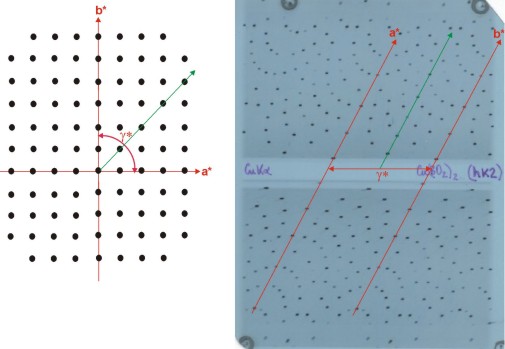

Distorsión de la geometría de un plano recíproco (izquierda) al recogerlo sobre un diagrama de Weissenberg (derecha)


Plantilla sobre un diagrama de Weissenberg real para la interpretación de las manchas de difracción. Estas plantillas se utilizaban durante la medida de las intensidades de difracción en un fotómetro manual, y así poder asignar los índices de Miller a cada mancha de difracción.



Pero, volvamos al punto de partida...
